Befestigungs-Set für Wandmontage
Dämmung:
ohne
|
Wandart:
Beton
Artikel-Nr.:
4291103
EAN:
4003412131481
79,00 €*
Sofort verfügbar, Lieferzeit: 1-2 Tage (Mo.-Fr.)
EAN:
4003412131481
Produktinformationen "Befestigungs-Set für Wandmontage"
Abstandsmontagesystem zur Befestigung an gedämmten und ungedämmten Untergründen aller Art bzw. Wärmedämmverbundsystem (WDVS) - Zulassung nach DIBT (Deutsches Institut für Bautechnik)
Die Befestigung von einem Vordach oder Terrassendach an einer gedämmten Fassade ist ein wichtiger Prozess, um eine stabile und sichere Basis für Dämmmaterialien wie Mineralwolle oder Styroporplatten zu schaffen. Hierbei werden spezielle Dübel, Schrauben oder Halterungen verwendet, welche in die Fassade eingelassen werden. Die Befestigung an gedämmten Fassaden wird in verschiedenen Gewerben eingesetzt, in denen eine hohe Energieeffizienz und Schallschutz erforderlich sind, wie im Bauwesen, der Sanierung von Altbauten oder bei Industriegebäuden. Die Abstandsmontage mittels der Dübel Injektionstechnik sorgt für einen perfekten Halt bei den unterschiedlichsten Hintergründen und ist mit hoher Haltekraft und geregeltem Qualitätsstandards gekennzeichnet.
Das Set für 6 Befestigungspunkte ermöglicht eine wärmebrückenfreie Verankerung in Beton oder Mauerwerk durch die Dämmung hindurch, ohne selbst in die Dämmung des Hauses einzugreifen.
Vorteile
- Einfache und schnelle Montage
- Wärmebrückenreduziertes Element zum Verbinden und Übertragen von Lasten vom Anbauteil in den Untergrund
Der thermische Trennadapter im Kunststoffkonus unterbricht die Wärmebrücke und verhindert Wärmeverlust nach außen - Sichere Befestigung mit Zulassung für hohe Lasten in einer Vielzahl von Baustoffen
Bei Verankerung im Untergrund mit Injektionsmörtel - Mit diesem Befestigungsset können Nutzlängen von 80 bis 380 mm abgedeckt werden
Individuelle und flexible Längeneinstellung durch Verwendung des Adapters mit Gewindestangen mit Abnahmeprüfzeugnis 3.1
Anwendung
Einsetzbar im Außenbereich in unterschiedlichen Baustoffen wie z. B.
- Kalksandvollstein und Kalksandlochstein
- Normal- und Leichtbeton
- gerissener und ungerissener Beton
- Porenbeton (Achtung: Voraussetzung Mindestdicke der Blöcke 24,5cm, Druckfestigkeit
mind. Klasse 4)
- Poroton
- Ytong
- Hohlblock
- Vollstein und Lochstein
- Voll- und Hochlochziegel
Montage
Es wird am jeweiligen Befestigungspunkt eine Bohrung in die Fassade gefräst. Bei Wärmedämmung wird diese mit einer Gewindestange und einem Adapter überbrückt. Damit lässt sich die Länge individuell sowie flexibel einstellen und ermöglicht dadurch eine Überbrückung je nach Set bis 38 cm. Der thermische Trennadapter reduziert die Wärmebrücke und führt zu einer energetisch optimierten Befestigung. Die in die Fassade eingelassene Gewindestange findet durch den mitgelieferten Spezialmörtel einen festen Halt für die sichere Befestigung.
Inhalt
Jedes Set beinhaltet ein vollständiges Montagematerial für 6 Bohrlöcher wie folgt:
Beton ohne Dämmung
- 6 Ankerstangen M10 120 mm (verzinkter Stahl) mit Muttern und Unterlegscheibe

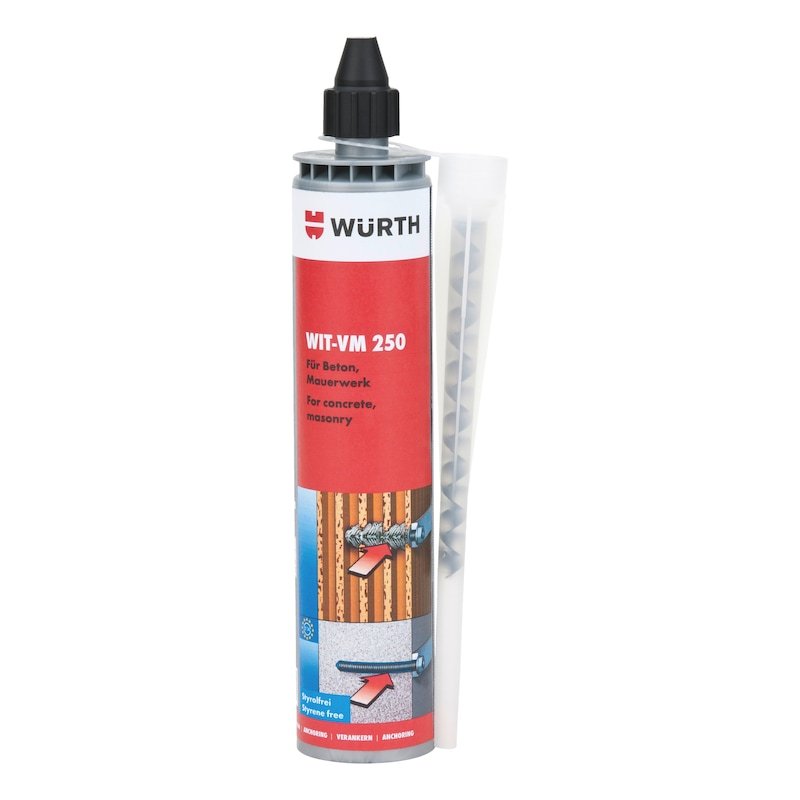

- 1 Injektionsmörtel WIT-VM250
Beton bis 25 cm Dämmung
- 6 Ankerstangen M12 255 mm (verzinkter Stahl)
- 6 Anschlussgewinde M12 (Edelstahl VA4) mit Muttern und Unterlegscheibe
- 6 thermische Trennadapter
- 1 Injektionsmörtel WIT-VM250
Beton bis 32 cm Dämmung
- 6 Ankerstangen M16 320 mm (verzinkter Stahl)
- 6 Anschlussgewinde M12 (Edelstahl VA4) mit Muttern und Unterlegscheibe
- 6 thermische Trennadapter
- 1 Injektionsmörtel WIT-VM250
Porenbeton / Vollstein / Lochstein ohne Dämmung
- 6 Ankerstangen M10 120 mm (verzinkter Stahl) mit Muttern und Unterlegscheibe
- 6 Siebhülsen
- 1 Injektionsmörtel WIT-VM250
Porenbeton / Vollstein / Lochstein bis 25 cm Dämmung
- 6 Ankerstangen M12 255 mm (verzinkter Stahl)
- 6 Anschlussgewinde M12 (Edelstahl VA4) mit Muttern und Unterlegscheibe
- 6 Siebhülsen
- 6 thermische Trennadapter
- 1 Injektionsmörtel WIT-VM250
Porenbeton / Vollstein / Lochstein bis 32 cm Dämmung
- 6 Ankerstangen M16 320 mm (verzinkter Stahl)
- 6 Anschlussgewinde M12 (Edelstahl VA4) mit Muttern und Unterlegscheibe
- 6 Siebhülsen
- 6 thermische Trennadapter
- 1 Injektionsmörtel WIT-VM250
WDVS und Klinkerfassade
- 6 Ankerstangen M12 500 mm (verzinkter Stahl) mit Muttern und Unterlegscheibe
- 6 Siebhülsen
- 6 Distanzhalter 240 mm (zur Einleitung der Lasten durch die Dämmung in den Untergrund)
- 1 Injektionsmörtel WIT-VM250
